1、太陽花護欄網單層梅花刺片網,直徑不小于7.5cm,刺片厚1.5mm,采用Q235低碳鋼板沖壓成型。
2、網片為菱形網孔,網格尺寸:120mm*110mm(高*寬),網絲直徑8mm,采用S195線材高壓焊接,每一個焊點附焊太陽花刺一個。
3、立柱采用Q235鋼管,規格:直徑114圓管,壁厚4mm;立柱頂部直接焊接外徑140mm、厚度6mm法蘭盤方式;預留四只直徑16mm絲孔,與電網支架末端法蘭盤相對應。立柱法蘭盤和支架法蘭盤分別整體熱鍍鋅處理。
立柱高4.5米,間距3米,立柱頂端全部做防水處理。每根立柱與法蘭盤連接處(與隔離網垂直兩面)焊接100mm*80mm*5mm四個三角支撐,大門兩側的立柱支撐筋骨直角邊長為120mm*100mm。
4、單網幅度為3000mm*4500mm,使用邊框為50*50*5mm角鋼和40*3mm扁鐵,將網絲、角鋼、扁鐵焊為一體;邊框與立柱采用螺栓固定邊耳式連接,邊耳均為60*60*6mm扁鐵,邊耳螺孔可調,調節距離不小于20mm;邊耳固定螺栓為直徑14mm*50mm全絲熱鍍鋅安全螺栓、螺母,每片網單邊連接點為8個以上。
5、太陽花護欄網、立柱要求整體熱鍍鋅,上鋅量不低于300克,可做霧化試驗(附檢測報告),隔離網整體鍍鋅在內陸自然環境下,鋅層要求使用不低于10年。

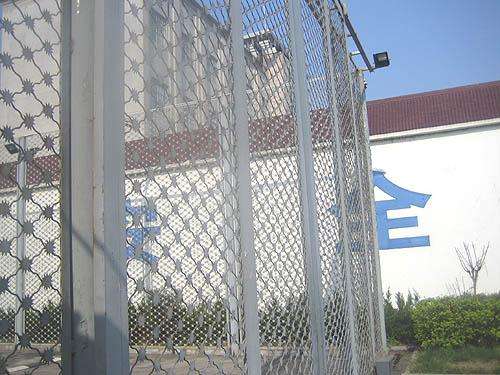

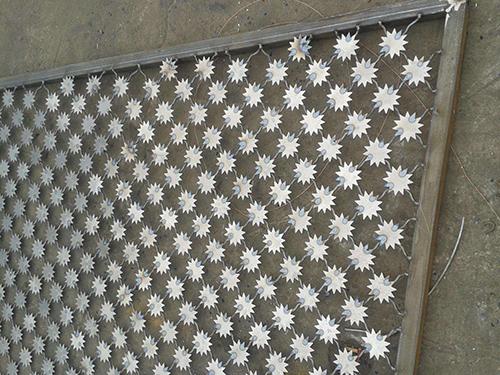

太陽花護欄網--01 | 太陽花護欄網--02 |
太陽花護欄網--03 | 太陽花護欄網--04 |
